Принцип работы любого детектора повреждений основан на контроле электрического сопротивления между сигнальным проводником, являющимся элементом конструкции трубопровода, и стальной трубой. В нормальном состоянии сопротивление стремится к бесконечности, при наличии протечек начинается намокание тепловой изоляции и сопротивление начинает падать. Детектор постоянно сравнивает текущее сопротивление в системе с предельно допустимым. При каком-либо несоответствии выдается сообщение о возникшей неисправности.Детектор повреждений позволяет определить наличие следующих неполадок в системе:
обрыв сигнальных проводов;
намокание изоляции;
замыкание сигнального провода с металлической трубой.
Детекторы повреждений детектор переносной не позволяют определить место расположения неисправности и её причину. Для определения места, где возник дефект, необходимо использовать импульсный рефлектометр..
Детекторы повреждений, производящие измерения сигналом постоянного тока, дают существенную погрешность, возрастающую с увеличением длинны контролируемого контура. Предлагаемые модели детекторов «Альфа-Партнер» этого дефекта не имеют.
Существует два основных вида детекторов повреждений:
стационарные детекторы;
переносные детекторы.
Стационарные детекторы.
устанавливаются на стене в помещении диспетчерского пункта;
подключаются к электросети 220В;
позволяют контролировать до 5000 метров трубопровода;
способны обеспечить постоянный контроль трубопровода.

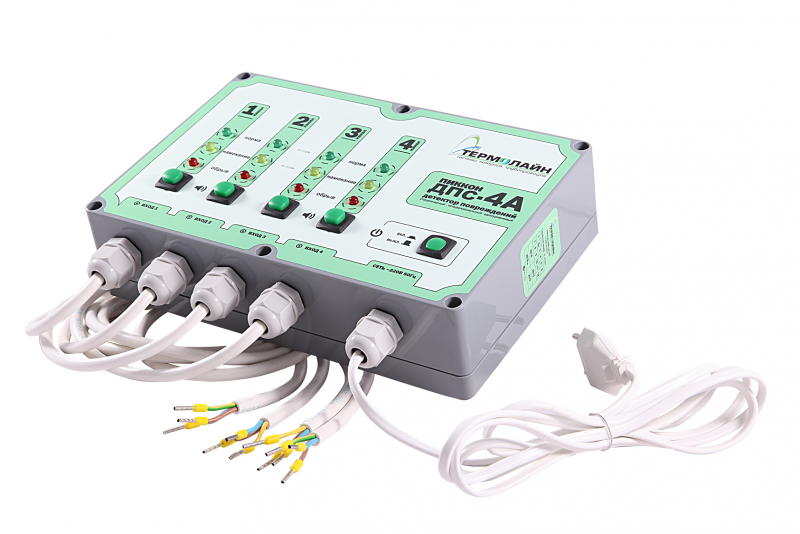

Стационарные аналоговые детекторы повреждений подразделяются на 2х-канальные и 4х-канальные, многоуровневые и с цифровой индикацией. Модели стационарных детекторов. Детектор стационарный многоуровневый двухканальный ДСМ2
Предназначен для контроля состояния и динамики изменения параметров пенополиуретановой изоляции предизолированных трубопроводов теплоснабжения и горячего водоснабжения, контроля целостности цепи сигнальных проводников.
